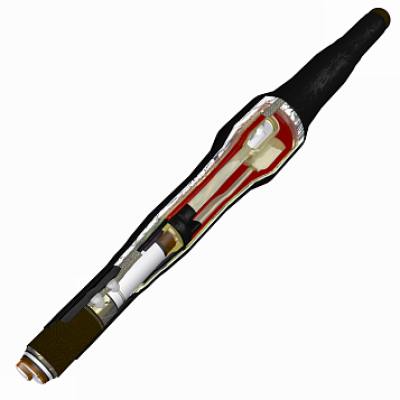

Муфта соединительная Стп-10-150/240-Л (ПЗЭМИ)
Артикул:
Описание:
Муфта соединительная Стп-10-150/240-Л (ПЗЭМИ) на основе термоусаживаемых изделий предназначена для соединения кабелей с пропитанной бумажной изоляцией, сечением 150-240 кв.мм на переменное напряжение 10 кВ, частотой 50 Гц. Муфты устанавливаются в земле, на открытом воздухе, в тонннеле, каналах и других кабельных сооружениях. Диапазон применения при температурах окружающей среды от -50 до +50 C.
Применение:
Муфта соединительная Стп-10-150/240-Л (ПЗЭМИ) применяется для кабелей марок:
АСБ-10, АСБ2л-10, АСБл-10, АСБ2лГ-10, АСБГ-10, АСГ-10;
СБ-10, СБ2л-10, СБл-10, СБ2лГ-10, СБГ-10, СГ-10;
ААГУ-10, ААШвУ-10, ААШпУ-10, ААБлУ-10, ААБ2лШвУ-10, ААБ2лШпУ-10, ААБлГУ-10, АБ2лУ-10;
ЦАСБ-10, ЦАСБл-10, ЦАСБ2л-10, ЦАСБГ-10, ЦСБ-10, ЦСБ2л-10, ЦСБл-10, ЦСБГ-10(6).
Комплектация
Муфта комплектуется механическими соединителями со срывающимися при затяжке головками, которые применяются с кабелем как с медными, так и с алюминиевыми жилами.
Крепление узла заземления осуществляется пайкой.
В конструкции применен патентованный заполнитель межфазного пространства в виде термоплавкой межфазной распорки и листового заполнителя.
Упаковка
Муфта поставляется в картонной коробке размером 1370*145*220 мм, объем по упаковке 0,044 куб.м.
Вес упаковки 6,5 кг.
Комплектация
Муфты комплектуются болтовыми соединителями со срывными болтами. Предусмотрены для монтажа муфт как на кабели с алюминиевыми, так и на кабели с медными жилами. В комплект входит термоусаживаемый кожух, межжильная распорка и заполнитель пустот.
Производитель, ГОСТы и сертификаты
Производитель - АО "Подольский завод электромонтажных изделий" (г. Подольск). Продукция АО "ПЗЭМИ" прошла испытания по ГОСТ 13781.0-86 в ОАО "ВНИИКП" и имеет соответствующие сертификаты. Деятельность предприятия сертифицирована по ГОСТ Р и ISO 9001:2015. Муфты торговой марки «Подольский ЗЭМИ» внесены в реестр ПАО «РОССЕТИ», прошли испытания по ГОСТ 13781.0-86 в ОАО "ВНИИКП" и имеют соответствующие сертификаты. Разрешены к прокладке в зоне ответственности ПАО "ЛЕНЭНЕРГО".
Продукция соответствует ГОСТ IEC 60332-1-2-2011, 60332-1-3-2011 и ГОСТ 61034-2-2011 для квалификации на категорию "нг-LS". Имееют сертификаты соответствия ОС ООО "ПоожСтандарт".
Кабельные муфты АО "ПЗЭМИ" зарекомендовали себя, как надежные, легкомонтируемые, влагонепроницаемые, не реагирующие на сезонные колебания грунтов изделия.
Модель | Производитель | Напряжение, кВ |
Кол-во жил |
Сечение, кв.мм. |
Изоляция | Броня | Тип муфты |
Цена | В корзину |
---|---|---|---|---|---|---|---|---|---|
Стп-10-150/240-Л | ПЗЭМИ | 10 | 3 | 150, 185, 240 | бпи | Да | соединительная |
6195.00 р. |
+ В корзину |
3СТп-10У-150…240 | ЭРГ | 10 | 3 | 150, 185, 240 | бпи | Да | соединительная |
9771.96 р. |
+ В корзину |
SMOE 61812 | Райхем | 10 | 3 | 150, 185, 240 | бпи | Да | соединительная |
по запросу |
+ В корзину |
GUSJ-12/150-240 | Райхем | 10 | 3 | 150, 185, 240 | бпи | Да | соединительная |
по запросу |
+ В корзину |
