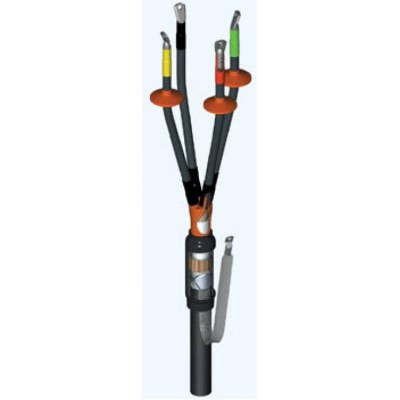

Муфта концевая 4КНТп-1-16…25 (ЭРГ)

Муфта концевая 4КНТп-1-16…25 (ЭРГ) наружной установки на основе термоусаживаемых изделий предназначены для оконцевания четырёхжильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 1 кВ.

Диапазон допустимых температур окружаающей среды от -50 до +50 C.

Применяется для кабелей типа: АСБ-1, АСБ2л-1, АСБл-1, АСБГ-1, АСБ2лГ-1, СБ-1,СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1. -ААШв-1, ААБл-1, ААБ2л-1, ААШп-1, АБ2л и др.

Комплектация

Муфта состоит из поясной, пальцевой и концевой манжет, жильной трубки, комплекта заземления и перчатки. Без болтовых наконечников.

Расшифровка обозначения

• количество кабельных жил – 4;
• тип муфты концевая для наружной установки (КН);
• термоусаживаемая (Т);
• имеется перчатка (п);
• максимальное напряжение – до 1кВт;
• сечение жил – 16-25.

Ознакомьтесь с особенностями конструкции муфты. Для наружной установки на кабельные жилы поверх изоляции устанавливают изолятор. Материал трубок обладает устойчивостью к УФ-лучам и осадкам. Чтобы сгладить узел заземления, использован герметичный заполнитель, обладающий высокой адгезией.

Благодаря изолирующей перчатке корень кабельной разделки герметизирован. Термоплавкий клей защищает поверхности корпуса перчатки и пальцев муфты. Вы легко идентифицируете фазы по разноцветной маркировке.

Производитель, ГОСТы и Сертификаты

Производитель - завод "ЭРГ" (Санкт-Петербург). Продукция ООО "ЭРГ" прошла испытания по ГОСТ 13781.0-86 в ОАО "ВНИИКП" и имеет соответствующие сертификаты. Деятельность предприятия сертифицирована по ГОСТ Р и ISO 9001:2015. Муфты торговой марки «ЭРГ» внесены в реестр ПАО «РОССЕТИ», прошли испытания по ГОСТ 13781.0-86 в ОАО "ВНИИКП" и имеют соответствующие сертификаты. Разрешены к прокладке в зоне ответственности ПАО "ЛЕНЭНЕРГО".
